Hướng dẫn cách căn chỉnh bơm máy xúc Komatsu PC200-3

Nguyên tắc làm việc của bơm thủy lực máy xúc komatsu PC200-3 là khi chưa làm việc thì bơm mở Min, lúc làm việc thì hệ thống Regu sẽ dẫn đường áp điều khiển Pi đi qua hàng loạt valve TVC, CO, NC và Servo valve để đến đầu Servo Piston đẩy đế bơm.

Hệ thống Regu cấp lưu lượng càng nhiều thì Servo Piston đẩy đế bơm càng nhiều và lưu lượng bơm càng lớn.

Cũng như các hệ thống thủy lực khác, hệ thống PC200-3 cũng tuân theo quy luật đảm bảo công suất hấp thụ của bơm là một hằng số.

Cân chỉnh áp suất điều khiển ( bơm bánh răng) trong sửa chữa máy xúc

– Áp suất từ: 30-35 kg/cm2.

– Nếu áp suất điều khiển thấp thì hành trình của các spool trong phân phối không chạy hết hành trình, như vậy xe làm sẽ chậm và lịm khói do lưu lượng của bơm lên ngăn kéo nhiều nhưng lại không đi ra các ty ben và motor.

– Nếu áp suất cao thì tay điều khiển rất nặng và hạ cần rớt rất nhanh, xe làm rất lì.

Cân chỉnh áp Jet sensor – valve số 8 khi sửa chữa máy xúc

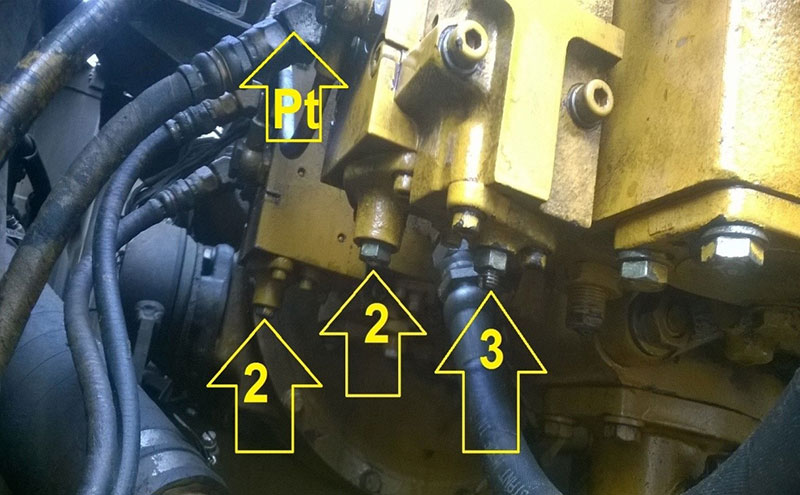

– Lắp đồng hồ 60kg/cm2 vào vị trí Pt như hình vẽ dưới, dung đầu đo 10 li ren 1.0, nổ máy để ga nhỏ không làm việc là áp 15,5-17, làm việc nếu gạt tay điều khiển càng nhiều thì áp càng nhỏ, gạt hết hành trình thì về khoảng 3 kg/cm2. Nếu giá trị lúc không làm việc không đạt thì chỉnh valve Jet sensor.

Chỉnh CO valve số 2 khi sửa chữa máy xúc

– CO valve là lưu lượng của bơm tại vị trí gần áp suất quá tải ( 250-300). Nên trước tiên các bạn xả ra hết sau đó chỉnh sau.

Cách chỉnh valve TVC số 3

TVC là valve cực kì quan trọng trong xe này. Nó quy định công suất hấp thụ của bơm. Khi áp 2 bơm tổng thấp thì valve cho áp Pi qua còn khi áp 2 bơm tổng nâng cao lên thì TVC cũng giảm Pi dần để đảm bảo q giảmà Q là hằng số.

Trước tiên xả hết TVC ra.

Chỉnh Servo valve khi sửa chữa máy xúc

Servo valve có nút chỉnh số 1 nới ra là lưu lượng lớn, là lưu lượng áp thấp nên mở hết cỡ cho xe thao tác không tải nhanh và cắt xích di chuyển mạnh.

Chú ý: chỉnh cho 2 bơm đều nhau bằng cách chống 1 bên xích chạy không tải và đếm số giây/vòng.

Nút chỉnh bằng khóa 17 dưới lên ( khóa 30 lốc kê) là lưu lượng ban đầu, cũng là lưu lượng cuối cùng lúc quá tải. Nếu chỉnh nút khóa 17 nhiều quá thì lúc ép tải lưu lượng Min quá lớn, động cơ quá tải. Nên xả ra đếm số ren khoảng 10 ren.

Còn 2 con ốc chỉnh còn lại là chỉnh hành trình của sleeve bên trong servo valve, 2 con ốc này chỉnh bằng nhau là được.

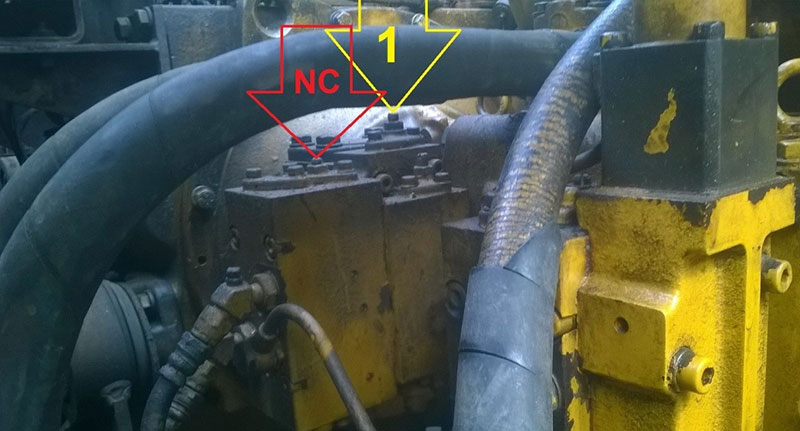

Cách chỉnh NC valve

– NC valve là một công tắc mở đường Pi. Nó được điều khiển bởi áp suất Pt của Jet sensor.

– Nếu các bạn chỉnh siết valve NC nhiều quá thì lưu lượng ban đầu không tải của bơm thủy lực quá lớn. Hệ quả là nhớt nóng và động cơ chịu tải lớn nên dễ sôi nước. Và rõ ràng nhất là lúc gạt tay điều khiển ít thì động cơ gì tải.

– Nếu chỉnh nới ra nhiều quá thì lúc thao tác NC valve không mở hết cỡ nên xe làm chậm.

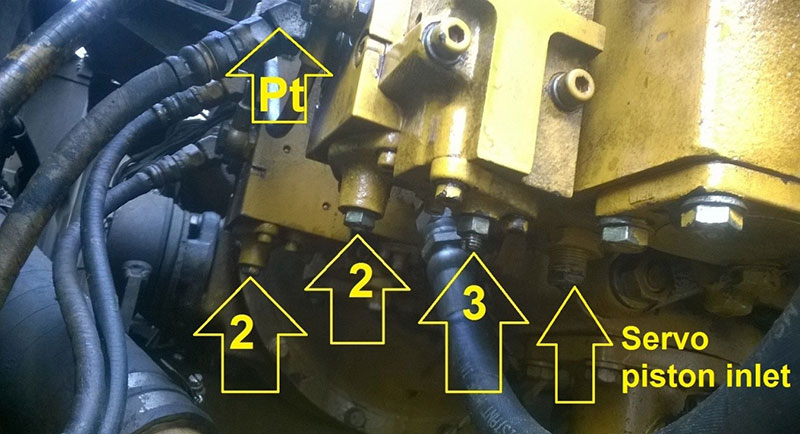

– Muốn chỉnh chính xác, các bạn lắp đồng hồ 60kg/cm2 vào đầu vào Servo Piston inlet

Lúc không làm việc thì áp 3, làm thì áp lên 18 là tốt. nếu không như trên thì chỉnh NC valve cho Servo Piston inlet đạt tiêu chuẩn. Nhưng phải đảm bảo áp suất tăng theo tỉ lệ gạt tay điều khiển.

Đến bây giờ xe đã thao tác nhanh thanh thoát, nhưng chúng ta phải đào đất thử.

– Nếu ăn đất yếu thì biện pháp sửa chữa máy xúc lúc này là tăng TVC valve lên khi nào động cơ bắt đầu có dấu hiệu lịm tải.

– Gắn đồng hồ vào 2 bơm tổng đo áp suất bơm tổng ( gắn trên 2 cổ đường ống trên bơm ấy) nếu áp suất không đạt thì tăng giảm valve tổng trên ngăn kéo ( cle 22, tuavit dẹt).

Trong giai đoạn này chỉnh luôn áp cua CO, vì CO quy định lưu lượng tại áp quá tải nên nếu CO quá thấp cũng khó đạt áp 320kg/cm2 của bơm tổng.

Chỉnh CO khi nào ép nâng cần mà động cơ vừa đủ tải là được.

Bây giờ thử xe và tổng kết sau khi sửa chữa máy xúc, sửa chữa máy công trình:

– Muốn xe nhanh thì nới số 1,2,3 ra hết cỡ sau đó siết số 3 cho ăn tải phù hợp với công suất động cơ.

– Muốn xe khỏe, ăn đất cứng thì chỉnh CO số 2 và TVC số 3 vào, hạn chế lưu lượng số 1 vào thì xe làm sẽ chậm
